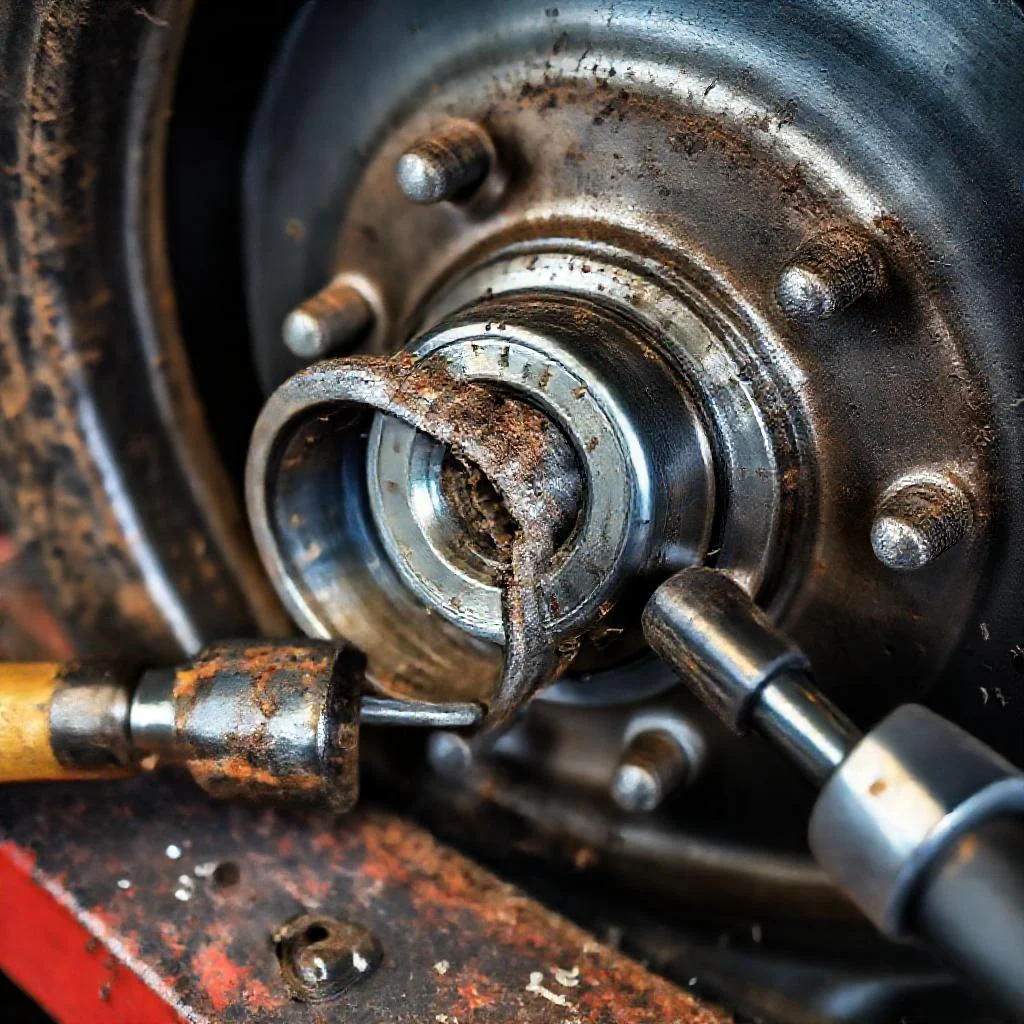

Замена ступичного подшипника переднего колеса: как выпрессовать обойму без пресса
Замена ступичного подшипника переднего колеса на многих современных автомобилях превращается в испытание из-за конструктивной особенности узла. Подшипник запрессован в поворотный кулак с натягом, а его наружная обойма, как правило, остается внутри после извлечения сепаратора и внутренней части. Гидравлический пресс есть далеко не в каждом гараже, но это не повод ехать на сервис. Решить задачу можно подручными инструментами, если понимать физику процесса.
Основная сложность возникает не с самим подшипником, а с его застрявшей наружной обоймой. Производители закладывают натяг в сотые доли миллиметра для исключения люфта. Сталь корпуса кулака и сталь обоймы имеют близкие коэффициенты теплового расширения. Это значит, что просто нагрев кулака без охлаждения обоймы не даст гарантированного зазора. Нужно либо создать разницу температур, либо приложить усилие строго перпендикулярно торцу обоймы.
Перед началом работы убедитесь, что автомобиль надежно зафиксирован. Поднимите переднюю часть домкратом и установите под пороги или балки жесткие опоры — пенополиуретановые или стальные подставки. Никогда не работайте под машиной, стоящей только на домкрате. Это правило написано кровью, и оно единственное в своем роде, где нет места пренебрежению.
Снимите колесо, тормозной суппорт и тормозной диск. Суппорт обязательно подвяжите проволокой к пружине стойки, чтобы шланг гидропривода не испытывал натяга. После этого открутите ступичную гайку. На большинстве переднеприводных машин она затянута моментом 150–300 Нм, поэтому потребуется вороток с удлинителем и трубой. Не пытайтесь сорвать гайку hammerом — только закусывание резьбы.
Когда обойма остается внутри кулака
После извлечения внутренней части подшипника и сепаратора перед вами пустой кулак с металлическим кольцом — наружной обоймой. Она сидит плотно, без видимых зазоров. Первое искушение — бить по обойме зубилом с внутренней стороны. Делать этого не стоит: вы рискуете повредить посадочное место. Даже небольшая задирина на внутренней поверхности кулака приведет к тому, что новый подшипник войдет неравномерно и быстро выйдет из строя.
Самый надежный способ извлечения обоймы без пресса — использование съемника с внутренним захватом. Речь идет о трех- или четырехлапчатом съемнике с разжимными губками. Инструмент вводится внутрь обоймы, губки разводятся, упираются в ее торец, и винтовым механизмом обойма вытягивается наружу. Стоимость такого съемника варьируется от 800 до 2000 рублей в зависимости от размера и производителя. Для разовой замены это разумные деньги.
Если съемника нет, можно изготовить приспособление из отрезка толстостенной трубы и шпильки. В трубе прорезаются продольные пазы, внутрь вставляется пластина с отверстием, а вся конструкция стягивается гайкой через шайбу диаметром больше, чем внутренний размер обоймы. Такое приспособление работает по принципу обратного молотка, но без инерционного груза — усилие передается через резьбу шпильки.
Использование сварки для извлечения обоймы
Если обойма сидит мертво и не поддается механическому съемнику, есть метод, который используют в автосервисах, когда нет пресса — приварка прутка или болта. Берется обычный электрод, очищенный от флюса, или отрезок арматуры диаметром 6–8 миллиметров. Пруток прихватывается сваркой к торцу обоймы изнутри. Сварной шов накладывается короткий, длиной 5-7 миллиметров, в трех-четырех точках по окружности.
После того как пруток приварен, по нему наносятся удары молотком снаружи через проставку — кусок медной или латунной трубки. Удары должны быть направлены строго вдоль оси кулака. Категорически нельзя бить под углом: это деформирует обойму и заклинит ее окончательно. Термическое воздействие сварки нагревает локальный участок обоймы, снижает натяг, и буквально за 10–15 ударов кольцо выходит.
Важно помнить, что при сварке на внутренней поверхности кулака могут появиться небольшие пригарки. После извлечения обоймы посадочное место обязательно зачищается мелкозернистой наждачной бумагой (зерно 240–320) и протирается обезжиривателем. Любой застывший металл или шлак, оставленный на посадочном месте, не даст новому подшипнику сесть до упора.
Холодный метод с использованием сухого льда
Термический способ извлечения обоймы без съемника и сварки существует, но его редко применяют из-за требований к материалам. Речь идет о сжатии обоймы с помощью низкой температуры. Баллончик с углекислотой для заморозки замков в автомобилях дает кратковременный эффект, но для массивной стальной обоймы он маломощен. Сухой лед в гранулах — другое дело.
Внутрь обоймы засыпается горсть гранул сухого льда. Температура сухого льда составляет минус 78,5 градусов Цельсия. Сталь обоймы сжимается быстрее, чем чугун или алюминий кулака. Разница температур в 100 градусов дает зазор в 3–5 сотых миллиметра — этого достаточно, чтобы обойма вышла от легкого постукивания или от руки с крючком. Способ безопасен для посадочного места, но требует защиты рук: сухой лед нельзя брать голыми пальцами, только в плотных перчатках, иначе ожог.
Если сухого льда нет, можно использовать сжатый воздух из баллончика, перевернув его вверх дном. Жидкая фаза хладагента при испарении дает температуру около минус 30 градусов. Этого недостаточно для гарантированного сжатия, но в сочетании с предварительным нагревом кулака строительным феном (не газовой горелкой — перегреете алюминий) задача решается. Кулак греют феном до 100–120 градусов, затем внутрь обоймы распыляют хладагент. Разница температур делает выпрессовку возможной.
Самодельный инерционный съемник из подручных средств
Наиболее физичный метод для автосервиса в полевых условиях — это создание инерционного молотка. Потребуется длинная шпилька с резьбой M10 или M12, пара гаек, шайба с наружным диаметром, слегка превышающим внутренний диаметр обоймы, и тяжелая втулка или гантельный блин массой 3–5 килограммов.
Шпилька вставляется внутрь обоймы. С одной стороны накручивается шайба и гайка так, чтобы шайба уперлась в торец обоймы изнутри. С другой стороны надевается груз (втулка) и фиксируется второй гайкой. Смысл прост: вы резко ударяете грузом по гайке-ограничителю на внешней стороне шпильки. Инерция груза создает усилие, направленное по оси, и выбивает обойму наружу. Этот метод не требует нагрева и почти не травмирует посадочную поверхность.
Для улучшения контакта шайбы с обоймой можно использовать металлический шарик или вкрутить в торец шпильки наконечник, который расклинивается внутри обоймы. Главное условие — чтобы конструкция не перекашивалась. Легче это контролировать, если выставлять шпильку строго по центру кулака, используя центрирующую втулку из пластика или дерева, вставленную с наружной стороны.
Посадка нового подшипника без пресса
Выпрессовка обоймы — половина дела. Запрессовать новый подшипник ровно и без перекосов так же критично. Здесь на помощь приходит старая, выпрессованная обойма или отрезок трубы подходящего диаметра. Наружный диаметр трубы должен быть немного меньше наружного диаметра наружной обоймы нового подшипника. Труба кладется ровно на торец обоймы, а не на сепаратор.
Перед запрессовкой новый подшипник укладывается на ночь в морозильную камеру бытового холодильника. Температура минус 18 градусов дает уменьшение наружного диаметра обоймы приблизительно на 2–3 сотки. Кулак прогревается строительным феном до 80–100 градусов. Этого достаточно, чтобы подшипник вошел от руки или от легких ударов молотка массой 400–500 граммов через деревянный или латунный брусок. Удары наносятся крест-накрест по кругу, чтобы избежать перекоса.
Если используется гидравлический домкрат и сварная конструкция, его можно задействовать как самодельный пресс: домкрат упирается в поперечину, а через проставку давит на подшипник. Такой способ редко применяют для передних ступиц из-за неудобства доступа, но для задних балок он вполне рабочий. Главный принцип — усилие должно передаваться только на наружную обойму подшипника. Давление на сепаратор или внутреннее кольцо разрушает подшипник еще до начала эксплуатации.
Проверка качества установки и сборка узла
После того как новый подшипник занял свое место, нужно проверить отсутствие перекосов. Ступица должна вращаться от руки плавно, без заеданий и хруста. Любое прихватывание или неравномерный ход — признак того, что подшипник вошел криво или посадочное место имеет дефект. В таком случае узел разбирается снова, посадочное место зачищается от заусенцев, и производится повторная запрессовка.
Самой распространенной ошибкой является затяжка ступичной гайки без предварительного «осаживания» подшипника. После запрессовки нужно затянуть гайку моментом по инструкции завода, затем открутить ее и затянуть снова с контролем момента. Это делается для того, чтобы внутренние кольца подшипника заняли точное положение относительно друг друга. Для подшипников второго поколения (HUB unit) этот шаг обязателен, иначе через 1000 километров появится люфт.
Самый надежный индикатор правильной установки — отсутствие вибраций при движении. Если после сборки на скорости 60 км/ч чувствуется дрожь в руле или кузове, это повод перепроверить затяжку ступичной гайки и прямолинейность запрессовки. Никакой смазки между посадочным местом и наружной обоймой быть не должно — только сухой контакт по металлу. Использование графитовой смазки или литола здесь недопустимо: обойма провернется, и подшипник выйдет из строя за несколько километров.
Технология выпрессовки обоймы без пресса требует терпения и аккуратности, но она отработана тысячами механиков. Каждый из описанных методов — съемник, сварка, температурное воздействие или инерционный молоток — работает, если соблюдать геометрию приложения силы. Перекос в один градус превращает усилие в 50–70 кг в разрушающую нагрузку на чугунный кулак. Без спешки, с пониманием физических процессов, эту работу можно выполнить в обычном гараже без дорогого оборудования.
Основные методы выпрессовки обоймы подшипника без пресса
В таблице ниже приведены ключевые способы извлечения застрявшей наружной обоймы ступичного подшипника, описанные в статье. Для каждого метода указаны используемые инструменты, температурные режимы (где применимо) и особые условия, которые необходимо соблюдать для сохранения целостности посадочного места.
| Метод извлечения | Ключевой инструмент / Оснастка | Температурный режим | Критическое условие применимости |
|---|---|---|---|
| Механический съемник | Трех- или четырехлапчатый съемник с разжимными губками (цена 800–2000 руб.) | Без нагрева (холодный метод) | Губки должны упираться строго в торец обоймы; усилие прикладывается винтовым механизмом. |
| Сварка прутком/болтом | Электрод (очищенный от флюса) или арматура Ø 6–8 мм; молоток; проставка из медной/латунной трубки | Локальный нагрев от сварки (снижает натяг) | Сварной шов длиной 5–7 мм в 3–4 точках. Удары строго вдоль оси, бить под углом запрещено. |
| Сухой лед (углекислота) | Гранулы сухого льда (температура -78,5 °C) | Охлаждение обоймы до -78,5 °C; кулак не греется | Защита рук плотными перчатками (ожог). Разница температур ~100°C дает зазор 3–5 сотых мм. |
| Хладагент + нагрев феном | Баллончик со сжатым воздухом (перевернутый); строительный фен | Кулак нагрет до 100–120 °C; хладагент имеет температуру около -30 °C | Запрещено использовать газовую горелку (перегрев алюминия). Комбинация нагрев+охлаждение. |
| Самодельный инерционный съемник | Шпилька M10 или M12; шайба (D больше внутр. D обоймы); груз 3–5 кг (втулка/блин от гантели) | Без нагрева (холодный метод) | Конструкция не должна перекашиваться. Шпилька выставляется строго по центру через центрирующую втулку. |
Типичные проблемы и решения при выпрессовке обоймы ступичного подшипника
Как выпрессовать обойму подшипника, если нет специального съемника, и я боюсь повредить посадочное место кулака?
Наиболее физичный метод для автосервиса в полевых условиях — создание инерционного молотка из подручных средств. Потребуется длинная шпилька с резьбой M10 или M12, пара гаек, шайба с наружным диаметром, слегка превышающим внутренний диаметр обоймы, и тяжелая втулка или гантельный блин массой 3–5 килограммов. Шпилька вставляется внутрь обоймы, с одной стороны накручивается шайба и гайка так, чтобы шайба уперлась в торец обоймы изнутри. С другой стороны надевается груз и фиксируется второй гайкой. Резкий удар грузом по гайке-ограничителю создает усилие по оси, выбивая обойму наружу. Этот метод не требует нагрева и почти не травмирует посадочную поверхность.
Ступичная гайка на переднеприводной машине затянута очень сильно. Как ее открутить, чтобы не сорвать резьбу?
На большинстве переднеприводных машин ступичная гайка затянута моментом 150–300 Нм. Для ее откручивания потребуется вороток с удлинителем и трубой. Категорически не рекомендуется пытаться сорвать гайку hammerом (ударным гайковертом), так как это приводит только к закусыванию резьбы. Используйте только длинный рычаг и качественную головку.
Почему нельзя просто нагреть кулак газовой горелкой, чтобы обойма выпала? Это же ускорит работу?
Сталь корпуса кулака и сталь обоймы имеют близкие коэффициенты теплового расширения. Просто нагрев кулака без охлаждения обоймы не даст гарантированного зазора. Кроме того, газовую горелку использовать нельзя, так как вы перегреете алюминий. Для термического метода рекомендуется использовать строительный фен для нагрева кулака до 100–120 градусов, а затем применить распыление хладагента внутрь обоймы. Разница температур делает выпрессовку возможной.
Слышал про метод со сваркой для извлечения обоймы. Насколько это опасно для посадочного места и кулака в целом?
Метод приварки прутка работает, если обойма сидит мертво. Берется электрод, очищенный от флюса, или арматура диаметром 6–8 мм. Пруток прихватывается сваркой к торцу обоймы изнутри короткими швами длиной 5-7 мм в 3-4 точках по окружности. После приварки по прутку наносятся удары молотком через проставку строго вдоль оси кулака. Термическое воздействие сварки нагревает локальный участок обоймы, снижая натяг. Важно: после извлечения обоймы посадочное место обязательно зачищается мелкозернистой наждачной бумагой (зерно 240–320) и протирается обезжиривателем для удаления пригарков и окалины.
Что будет, если при запрессовке нового подшипника случайно нанести удар или давление на сепаратор или внутреннюю обойму?
Усилие должно передаваться строго только на наружную обойму нового подшипника. Давление на сепаратор или внутреннее кольцо разрушает подшипник еще до начала эксплуатации. Для запрессовки используется старая выпрессованная обойма или отрезок трубы подходящего диаметра, который кладется ровно на торец наружной обоймы. Удары наносятся через деревянный или латунный брусок массой 400–500 граммов крест-накрест по кругу, чтобы избежать перекоса.
