Выпрессовка и запрессовка сайлентблоков передних рычагов: работа тисками
Сайлентблоки передних рычагов – это резинометаллические шарниры, которые гасят вибрации от колес на кузов. Со временем резина теряет эластичность, дубеет или расслаивается. Признаки износа – стук в подвеске на кочках, увод машины в сторону при торможении, неравномерный износ шин. Замена сайлентблоков в сборе с рычагом стоит в 2–3 раза дороже, чем запрессовка новых деталей отдельно. Экономия оправдана, если рычаг не деформирован и его посадочные места не изношены. Работа требует слесарной оснастки, домкрата и набора головок. Главный инструмент для выпрессовки и запрессовки – обычные слесарные тиски с усилием сжатия от 2 тонн.
Перед началом работ потребуется снять рычаг с автомобиля. Для этого машину поднимают домкратом и устанавливают на надежные опоры под пороги. Переднее колесо снимают. Далее откручивают гайку стойки стабилизатора, если она крепится к рычагу. Затем откручивают два или три болта шаровой опоры. На многих моделях шаровую отжимают съемником, иначе резьба срывается. После этого выкручивают болты крепления рычага к подрамнику и задней втулки. Рычаг выходит свободно, если подвеска вывешена. Если рычаг прикипел, места соединений обрабатывают проникающей смазкой WD-40 или ее аналогом за 15 минут до откручивания.
Подготовка рычага и выбор сайлентблоков
Снятый рычаг очищают от грязи металлической щеткой или шлифовальным кругом. Наросты ржавчины на посадочных местах удаляют надфилем. Внутреннюю поверхность проушины зачищают до металла. Если на ней остались задиры или овальность, новый сайлентблок сядет неплотно и провернется при работе. В таком случае рычаг заменяют. При покупке новых сайлентблоков проверяют их соответствие по внешнему диаметру. Разница более 0,1 мм между диаметром втулки рычага и наружным диаметром сайлентблока недопустима. Для большинства массовых моделей автомобилей допуск заводской посадки составляет от -0,05 до +0,05 мм. Лучше брать сайлентблоки от производителей, чья резина имеет твердость по Шору 60–70 единиц. Мягкие втулки быстрее изнашиваются, слишком жесткие передают вибрацию на кузов.
Выпрессовка старого сайлентблока

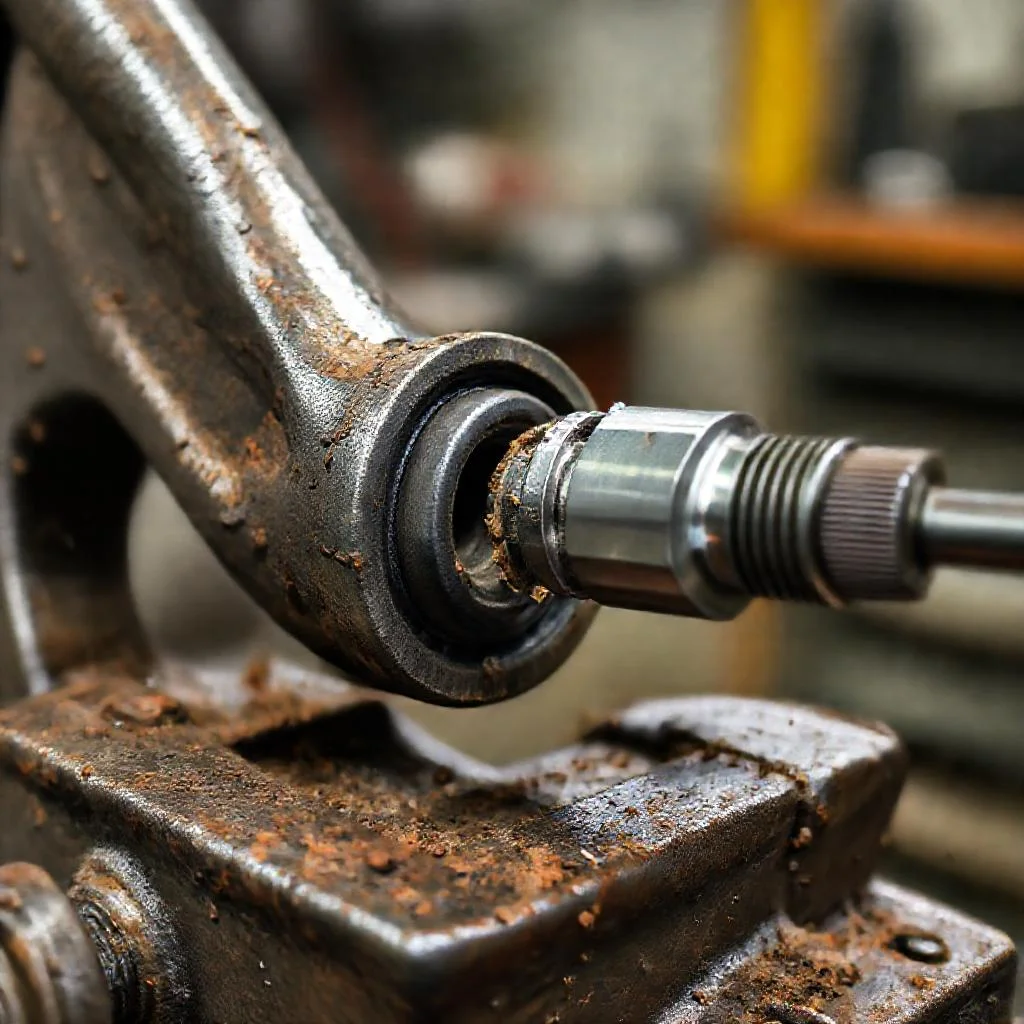

Для выпрессовки понадобятся тиски с шириной губок не менее 15 см. Старую резину проще выдавить вместе с металлической обоймой. Если сайлентблок имеет цельную металлическую гильзу, понадобится оправка-наставка. Ее наружный диаметр должен быть чуть меньше внутреннего диаметра проушины рычага. В качестве оправки часто используют старую головку на 24 или 27 мм. Головку ставят со стороны выхода сайлентблока, а навстречу ей заводят рычаг. Тиски сжимают до тех пор, пока старый шарнир не выйдет.
Бывают случаи, когда резина полностью отрывается от обоймы, а металлическая часть остается намертво зажата в рычаге. Тогда внутреннюю обойму прорезают ножовкой по металлу, но не до конца, иначе повредится посадочная поверхность. Глубина пропила – 2–3 мм, больше не нужно. После этого обойму сжимают зубилом, она теряет жесткость и выпадает. Второй способ – нагреть проушину рычага строительным феном до 150–200 градусов. Металл расширится, и обойма выйдет с меньшим усилием. Но нагрев ослабляет штампованную сталь, поэтому злоупотреблять этим методом не стоит.
Если сайлентблок не выходит
Когда тиски не дают нужного усилия или рычаг начинает гнуться, применяют гидравлический пресс. Но в гаражных условиях пресс заменяют винтовым съемником. Он состоит из стальной балки с резьбовой шпилькой и упорных пластин. Съемник устанавливают со стороны выхода втулки, а упор ставят с противоположной стороны. Усилие передается через гайку. Винтовой съемник создает усилие до 5 тонн без риска согнуть рычаг. Если нет съемника, можно выпрессовать сайлентблок через тиски, используя трубку соответствующего диаметра. Трубка должна упираться в металлическую обойму, а не в резину, иначе выдавить деталь не получится.
Запрессовка нового сайлентблока
Новый сайлентблок обязательно смазывают перед установкой. Для этого используют мыльный раствор или графитовую смазку. Использовать моторное масло нельзя – резина на его основе разбухает. Смазка наносится тонким слоем на наружную поверхность металлической обоймы и края проушины рычага. Затем сайлентблок ставят ровно по центру проушины. Давление прилагают строго вдоль оси шарнира. Перекос всего в 2–3 градуса приведет к тому, что рычаг будет работать под углом, и резина порвется в первые 10–15 тысяч километров.
Для запрессовки в тисках используют ту же оправку, что и для выпрессовки. Головку подходящего диаметра ставят на новую деталь, а не на проушину рычага. Тиски сжимают плавно, без рывков. Скорость запрессовки – около 1 мм в секунду. Если идти быстрее, резина перегревается от трения и теряет свои свойства. Когда сайлентблок вошел заподлицо с плоскостью рычага, усилие снимают. Выступать внутрь или наружу он не должен. Контролировать положение можно старым сайлентблоком или штангенциркулем. Глубина установки должна быть одинаковой с двух сторон рычага.
Особенности запрессовки сайлентблоков без обоймы
Некоторые современные автомобили используют сайлентблоки без наружной металлической обоймы. Они состоят из резины с двумя проушинами, куда вставляются болты. Их часто называют сайлентблоками с гидроэластичной втулкой. Запрессовка таких деталей сложнее. Поскольку слой резины тоньше, малейший перекос вызывает повреждение. Здесь используют одну хитрость: перед запрессовкой резиновую часть на 10–15 минут замораживают в морозильной камере при температуре –18 градусов. Резина становится жестче, но не теряет эластичность. После заморозки наружный диаметр уменьшается на 0,2–0,3 мм, и деталь входит от руки или с небольшим усилием тисков. Через 20 минут после установки резина нагревается до температуры воздуха и плотно фиксируется в посадочном месте.
Что делать, если сайлентблок вошел криво
Если при запрессовке оказалось, что шарнир пошел под углом и исправить это уже нельзя, его выпрессовывают обратно. Повторное использование такого сайлентблока недопустимо, даже если он выглядит целым. При перекосе внутреннее армирование резины (слой корда) получает микроразрывы, которые проявляются через 500–1000 км пробега. Поэтому ошибку исправляют выпрессовкой, а затем устанавливают новую деталь.
Сборка и контроль затяжки
После установки новых сайлентблоков рычаг ставят на автомобиль в обратном порядке. Но есть важное правило: все болты и гайки подвески затягивают только тогда, когда автомобиль стоит на колесах, а не на домкрате. Если затянуть рычаги на вывешенной машине, резина в сайлентблоках сразу окажется в напряжении. При опускании на землю кузов сядет, а резина останется закрученной. Это снижает ресурс деталей в 2–3 раза. Поэтому после установки рычагов болты затягивают предварительно, а финальный момент затяжки дают на земле.
Моменты затяжки для разных марок автомобилей отличаются. Для большинства моделей ВАЗ (Lada) гайка шарнира стойки стабилизатора затягивается на 25–30 Н·м, болты крепления рычага к подрамнику – на 70–80 Н·м, гайка шаровой опоры – на 50–60 Н·м. Если у вас автомобиль иномарки, точные цифры указаны в сервисной документации. Использование динамометрического ключа обязательно, иначе можно перетянуть резьбу или недожать, и болт открутится на ходу.
Как проверить правильность установки
После сборки и затяжки колесо должно свободно вращаться рукой. Если слышен хруст или скрип, значит, либо сайлентблок установлен криво, либо шаровая опора зажата. Это проверяют покачиванием колеса в вертикальной и горизонтальной плоскости. Люфта быть не должно. Для окончательной проверки машину вывешивают, чтобы рычаги заняли свободное положение, и осматривают сайлентблоки. Резина не должна быть вздутой, иметь трещин или складок. Через 300–500 км пробега контрольную затяжку повторяют. Это связано с тем, что новая резина немного сжимается и просаживается, ослабляя резьбовые соединения.
Типичные ошибки и их последствия
- Использование моторного масла для смазки сайлентблоков. Масло разрушает резину, она набухает и вылезает из посадочного места уже через 1000 км пробега. Разрешена только мыльная эмульсия, силиконовая смазка или графитка.
- Применение молотка для запрессовки. Удары по оправке деформируют внешнюю обойму и сминают резину. Допустима выпрессовка молотком только при съеме старой детали, и то с осторожностью.
- Пренебрежение зачисткой проушины. Слой ржавчины толщиной 0,2–0,3 мм создает эффект увеличенного наружного диаметра. Сайлентблок входит с натягом, но через 2 сезона ржавчина осыпается, и деталь болтается в рычаге.
- Затяжка болтов без нагрузочного момента. Если все болты дотянуть на домкрате, при опускании машины нагрузка на сайлентблоки перераспределяется неравномерно. Короткий срок службы – 5–10 тыс. км.
- Установка неоригинальных сайлентблоков с меньшим диаметром. Люфт в 1–2 мм кажется незначительным, но он ускоряет износ втулки и создает стук, который не устраняется подтяжкой.
Когда стоит доверить работу сервису
Есть ситуации, когда самостоятельная замена сайлентблоков тисками становится неоправданным риском. Если рычаг алюминиевый, его проушины легко лопаются при сжатии. На алюминиевых деталях лучше использовать пресс с регулируемым усилием и переходники с мягким покрытием. Вторая причина – коррозия посадочных мест настолько сильная, что они имеют овальность более 1 мм. Восстановить правильную геометрию без расточки станка невозможно. Третий случай – когда сайлентблоки впрессованы в два рычага, которые соединены общей осью (тип «плавающий рычаг»). Там требуются точные регулировки угла установки колес, которые делают только на стенде развал-схождения.
Грамотная замена сайлентблоков передних рычагов своими руками реальна, если есть исправные тиски, оправки и хотя бы минимальный опыт слесарных работ. Точность посадки и правильная затяжка определяют, как долго подвеска будет работать без стуков. При соблюдении технологии замены ресурс новых сайлентблоков составляет 60–80 тысяч километров пробега на обычных дорогах.
Основные параметры и рекомендации по замене сайлентблоков передних рычагов
В таблице ниже систематизированы ключевые технические характеристики, допуски и режимы работы, описанные в статье. Данные помогут избежать типичных ошибок при самостоятельной замене сайлентблоков с использованием тисков.
| Параметр / Этап | Значение / Рекомендация | Примечание / Источник из статьи |
|---|---|---|
| Необходимое усилие тисков | от 2 тонн | Главный инструмент для выпрессовки и запрессовки. |
| Допуск посадки сайлентблока (заводской) | от -0,05 до +0,05 мм | Разница более 0,1 мм между диаметром втулки и сайлентблока недопустима. |
| Твёрдость резины по Шору (рекомендуемая) | 60–70 единиц | Мягкие изнашиваются быстрее, жёсткие передают вибрации. |
| Смазка для запрессовки | Мыльный раствор или графитовая смазка | Моторное масло запрещено (разрушает резину, вызывает набухание). |
| Скорость запрессовки | около 1 мм в секунду | При более быстром темпе резина перегревается от трения. |
| Максимальный перекос при запрессовке (критический) | 2–3 градуса | Приводит к разрыву резины через 10-15 тыс. км. |
| Глубина пропила обоймы (если застряла) | 2–3 мм | Больше не нужно, чтобы не повредить посадочную поверхность. |
| Температура нагрева проушины (крайний случай) | 150–200 градусов | Ослабляет штампованную сталь, злоупотреблять не стоит. |
| Заморозка сайлентблока без обоймы | –18°C, на 10–15 минут | Наружный диаметр уменьшается на 0,2–0,3 мм для лёгкой установки. |
| Допустимая овальность посадочного места (предел) | более 1 мм | Восстановление без расточки станка невозможно, рычаг под замену. |
| Момент затяжки (ВАЗ/Lada): гайка стабилизатора | 25–30 Н·м | Данные для большинства моделей ВАЗ. |
| Момент затяжки (ВАЗ/Lada): рычаг к подрамнику | 70–80 Н·м | Данные для большинства моделей ВАЗ. |
| Момент затяжки (ВАЗ/Lada): шаровая опора | 50–60 Н·м | Данные для большинства моделей ВАЗ. |
| Контрольная затяжка после сборки | через 300–500 км пробега | Новая резина сжимается и просаживается, ослабляя резьбу. |
| Ресурс новых сайлентблоков (при соблюдении технологии) | 60–80 тысяч км | На обычных дорогах. |
| Признак износа (стук) | Стук в подвеске на кочках | Также: увод машины, неравномерный износ шин. |
