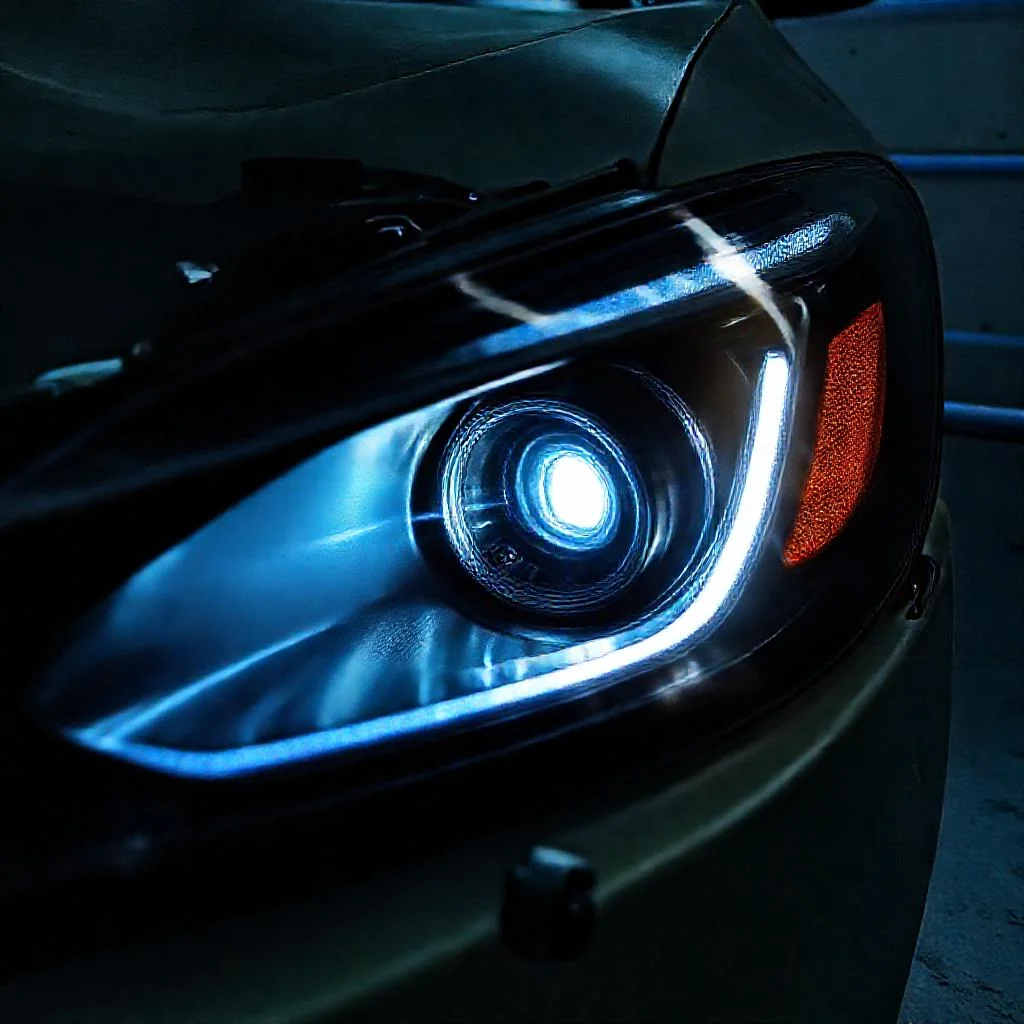

Тюнинг оптики: установка Bi-LED линз в фары и регулировка светотеневой границы
Заводской свет фар большинства автомобилей, выпущенных до 2015–2017 годов, построен на галогенных лампах. Световой поток лампы H7 или H4 редко превышает 1500 люмен. Этого достаточно для освещения 50–60 метров дороги при сухом асфальте. В дождь или туман падающий поток резко рассеивается, и видимость падает до 20–30 метров. Водитель вынужден всматриваться в дорогу, быстрее устает, чаще ошибается при оценке расстояния до препятствия. Переход на Bi-LED линзы решает эти проблемы – после такой замены владелец получает световой поток от 3000 до 5000 люмен на фару, плюс четкую светотеневую границу, которая не слепит встречных водителей. Дальше разберем, как выполнить установку правильно, какие материалы понадобятся и как настроить срез после монтажа.
Как устроена Bi-LED линза и чем она отличается от обычного ближнего света
Bi-LED линза представляет собой конструкцию из одного или двух светодиодных чипов, отражателя, катушки электромагнита и шторки. В режиме ближнего света матрица работает на пониженной яркости, а шторка перекрывает часть светового потока, формируя асимметричную светотеневую границу. При переключении на дальний свет катушка поднимает шторку – чип выходит на полную мощность, и свет распространяется без преград. Коротко: в одной линзе работают оба режима.
Главное отличие Bi-LED от обычных галогенных фар – точность среза. Заводская галогенная оптика дает размытую границу: свет плавно переходит из освещенной зоны в темную, из-за чего рассеивание происходит на 2–3 градуса выше горизонта. На практике это означает, что даже при правильной регулировке часть света уходит выше капота встречного автомобиля – создается эффект ослепления. Bi-LED линза формирует резкий горизонтальный срез с подъемом правой части на 15 градусов. При этом 90% светового потока находится строго ниже этой линии. Встречные водители видят не белое пятно, а только край фары.
Еще один важный параметр – температура цвета. Стандартная лампа накаливания дает 3000–3200 Кельвинов. Такой свет желтый, с низкой контрастностью. Человеческий глаз хуже различает мелкие неровности и предметы на фоне такого освещения. Bi-LED линзы работают в диапазоне 4300–5000 Кельвинов. Это белый или нейтрально-холодный свет. Он увеличивает контраст до 30% – водитель видит камешки, ямы и разметку с 100–120 метров вместо 60–70. Разница особенно заметна на мокрой дороге, где желтый свет просто скользит по пленке воды, а белый выхватывает структуру покрытия.
Что потребуется для установки: список компонентов и инструмента
Список материалов невелик, но каждый элемент имеет значение. Для работы понадобится пара Bi-LED линз с проводкой. Стандартные размеры корпуса линзы – 2.5 или 3.0 дюйма. Второй вариант дает больше света, но требует посадки в фару габаритом не менее 18 сантиметров в глубину. Перед покупкой стоит измерить внутреннее пространство фары рулеткой – не все корпуса влезают без доработки посадочного места.
К линзам нужны переходные рамки. Они продаются под конкретные марки автомобилей: Skoda Octavia A5, Toyota Corolla 150, Kia Rio 2012 и другие. Рамки повторяют геометрию штатного крепления лампы и позволяют закрепить линзу без высверливания заводских отверстий. Если купить универсальные проставки, придется самостоятельно сверлить и подгонять – это увеличивает время работы на 2–3 часа.
Дополнительно потребуются клеммы и термоусадки для соединения проводки, гофрированная трубка для защиты проводов, герметик для фар (предпочтительно черный бутиловый шнур – он не высыхает и держит герметичность 5–7 лет), отвертки, фен или печь для разогрева герметика, пластиковая лопатка для разбора фары. Для регулировки среза понадобятся вертикальная стена, ровная площадка длиной 10–15 метров и ключ на 10 для винтов корректора.
Пошаговый процесс сборки фары и подключения Bi-LED линзы
Первый шаг – демонтаж фары с автомобиля. Снимать вместе с бампером или отдельно – зависит от конструкции машины. На большинстве моделей достаточно открутить 3–4 болта по периметру блока фары и отжать защелки. После снятия фару надо занести в помещение без сквозняков и пыли – пыль внутри корпуса испортит качество луча навсегда.
Второй шаг – вскрытие корпуса. Большинство современных фар заклеены герметиком на основе бутила, который размягчается при температуре 150–180 градусов Цельсия. Фару укладывают в печь для выпечки деталей (подходит обычная кухонная на 70–80 литров) или прогревают строительным феном по контуру шва. Время нагрева – 8–12 минут. После этого пластик становится эластичным, и крышка отходит от корпуса без усилий. Если применяется герметик на основе полиуретана, фару не прогревают – его срезают ножом. Но такие фары встречаются редко, в основном на автомобилях премиум-класса до 2008 года.
Третий шаг – удаление отражателя штатной лампы. Отражатель вырезается или высверливается. В фарах с лампой H4, где отражатель совмещен с корпусом, его срезают дремелем или ножовкой по металлу. Работать нужно аккуратно, чтобы не задеть внешний прозрачный рассеиватель. Потом на место отражателя прикручивается переходная рамка через штатное отверстие под лампу. Сама Bi-LED линза крепится к рамке тремя винтами с гайками. Важный нюанс: линзу выставляют строго горизонтально – для этого на рамке обычно есть канавка и пузырьковый уровень. Если пузырька нет, проверяют рулеткой расстояние от линзы до плоскости стола – оно должно быть одинаковым с левого и правого края.
Четвертый шаг – прокладка проводки. Bi-LED линза имеет три провода: минус (общий), плюс питания чипа ближнего света и управляющий провод дальнего света. Эти провода выводятся из корпуса фары через существующие резиновые заглушки. Соединяют их с фишками штатной проводки: плюс ближнего света подключают к штатному проводу ближнего, плюс дальнего – через реле от аккумулятора либо к штатному проводу дальнего (зависит от мощности линзы). Если мощность линзы превышает 35 Вт, прямой пин из колодки не выдержит – нужно ставить отдельное реле на управление дальним светом. В противном случае колодка будет греться до 70 градусов, оплавления не избежать.
Пятый шаг – герметизация. Перед сборкой корпуса проверяют все стыки: прозрачный рассеиватель не должен иметь трещин. По периметру корпуса укладывают свежий валик бутилового герметика, прижимают крышку обратно, простукивают резиновым молотком по шву для плотной фиксации. Если остались зазоры, их заполняют термоклеем (не силиконом – силикон высыхает и пропускает влагу). Затем фару оставляют на 12 часов под нагрузкой – можно положить сверху мешок с песком весом 10–15 кг.
Настройка светотеневой границы: метод и контрольные точки
Даже самая дорогая линза будет слепить встречных, если срез выставлен неправильно. Регулировку проводят на ровной асфальтовой площадке длиной не менее 15 метров. Машина стоит на горизонтальной поверхности на расстоянии 5 метров от вертикальной стены. В автомобиле не должно быть лишнего груза в багажнике – колесная база должна быть в статическом положении, которое занимает 90% времени движения.
Размечают стену. Сначала измеряют реальную высоту центра фары от земли – обычно она составляет 0,6–0,8 метра в зависимости от марки авто. Эту отметку переносят на стену. Вторая отметка – на 20 сантиметров ниже первой. Между ними проводят горизонтальную линию. Третья линия – вертикальная осевая, проходящая через центр каждой фары. Для левой фары границу светотени выставляют вровень с нижней горизонтальной линией. Для правой фары нижнюю линию поднимают на 10–15 сантиметров вправо под углом 15 градусов – это обеспечивает подсветку обочины.
Вращают винты корректора. Вручную, ключом, поворачивают винты с шагом не более 0,5 оборота. Снова проверяют по стене. Добиваются, чтобы граница среза была четкой, без размытий и «паразитных» бликов выше линии. Если на стене появляются отдельные яркие точки выше среза – значит, шторка линзы стоит не на месте или зеркальная поверхность отражателя повреждена при установке. В таком случае линзу снимают и выставляют шторку заново, подкладывая пластиковые шайбы под крепежные винты.
Подключение нагрузочных резисторов и защита электроники
Штатная проводка автомобиля рассчитана на мощность галогенной лампы в 55 Вт. Bi-LED линзы потребляют 25–35 Вт. Разница в токе составляет 1,5–2 Ампера. Блоки управления автомобиля (CAN-bus) могут воспринимать это как перегоревшую лампу – на приборной панели загорится ошибка. У некоторых автомобилей свет может начать моргать. Решение – установка нагрузочных резисторов 50 Вт на 6–8 Ом, параллельно к питанию линзы. Резистор выделяет тепло, нагревается до 60–70 градусов, поэтому его монтируют на металлическую поверхность (раму или пластину фары) с помощью термопасты.
Есть альтернатива – кодировка блока управления через диагностический разъем на отключение контроля ламп ближнего света. Для этого нужен программатор VCDS (для VAG-группы) или аналог под конкретную марку. Кодировка снижает нагрузку на проводку и исключает лишний нагрев. Но резистор дешевле и подходит для машин, у которых нет возможности изменить прошивку.
Частые ошибки при монтаже и их последствия
Первая распространенная ошибка – неправильная юстировка линзы в горизонтальной плоскости. Если линзу перекосило на 1–2 градуса, светотеневая граница встает под углом, и встречные водители видят яркий свет левого крыла. Исправить это можно только снятием фары и повторной установкой линзы с точностью до миллиметра по уровню.
Вторая ошибка – слабая герметизация. Если не использовать свежий бутил, а просто посадить рассеиватель на старый, через шов начнет проникать влага. Через три-четыре месяца конденсат осядет на стекле, световой поток упадет на 40%, а диоды внутри линзы выйдут из строя из-за короткого замыкания. Средняя стоимость замены испорченной линзы равна половине стоимости новой фары.
Третья ошибка – подключение дальнего света напрямую к маломощному контакту колодки. Особенно это актуально для автомобилей 2010–2015 годов, где провода рассчитаны на лампу 55 Вт. У Bi-LED линз пиковый ток при включении дальнего может достигать 5 Ампер в течение 0,5 секунды. Проводка не выдерживает – изолента плавится, соединение окисляется. Через год владелец замечает, что дальний свет не включается, и вскрывает фару, а там обгоревшая колодка.
Как проверить результат регулировки на дороге
После настройки по стене стоит выехать на трассу с ровным покрытием в ночное время. Включают ближний свет и наблюдают за границей на асфальте. Идеальная картина: ровная линия от левого края до середины дороги, затем плавный подъем вправо к обочине. Отражения от дорожных знаков не должны быть выше 1 метра от земли. Если знак светится ярко – световой поток уходит выше границы, шторка настроена плохо. В этом случае регулировку повторяют с начала, уменьшая высоту светового пучка на 3–5 сантиметров на стене.
Тест на ослепление: просят знакомого встать за 50 метров перед машиной. Если он видит только светящийся рассеиватель фары, но не испытывает дискомфорта в глазах – регулировка правильная. Если жмурится или закрывает глаза рукой – срез поднят выше допустимого уровня.
Долговечность Bi-LED линз и реальные сроки эксплуатации
Качественные линзы с радиатором из алюминия и медной подложкой работают 3–5 лет без падения яркости. Светодиоды CREE или Philips выдают заявленные 50000 часов – это около 11 лет при ежедневной эксплуатации по 4 часа. Дешевые китайские линзы без радиатора теряют яркость уже через 8–12 месяцев из-за перегрева чипа до 130 градусов. Понять, что линза исчерпала свой ресурс, можно по снижению яркости на 10–15% относительно первой недели. Замена светодиода в такой сборке невозможна – проще купить новую пару.
Регулярная чистка рассеивателя – раз в месяц – сохраняет эффективность оптики. Грязь и битум снижают светопропускание в два раза при слое толщиной 1–2 миллиметра. Просто помыть фару водой с моющим средством и протереть мягкой ветошью – этой процедуры достаточно, чтобы вернуть 95% светового потока.
Сравнение характеристик галогенных фар и Bi-LED линз
В таблице ниже приведены ключевые различия между штатной галогенной оптикой и Bi-LED линзами, а также важные параметры для тюнинга, основанные исключительно на данных из статьи. Данные помогут оценить преимущества модернизации и избежать типичных ошибок при установке.
| Параметр / Характеристика | Галогенные лампы (штат) | Bi-LED линзы |
|---|---|---|
| Световой поток на фару | Редко превышает 1500 люмен | От 3000 до 5000 люмен |
| Дальность освещения (сухой асфальт) | 50–60 метров | 100–120 метров |
| Видимость в дождь/туман | Падает до 20–30 метров | Высокая (белый свет выхватывает структуру покрытия) |
| Температура цвета | 3000–3200 Кельвинов (желтый) | 4300–5000 Кельвинов (белый/нейтрально-холодный) |
| Контрастность | Низкая | Увеличена до 30% |
| Светотеневая граница (СТГ) | Размытая, рассеивание на 2–3 градуса выше горизонта | Резкий горизонтальный срез, с подъемом правой части на 15 градусов |
| Потребляемая мощность | 55 Вт | 25–35 Вт |
| Разница в токе | — | 1,5–2 Ампера (относительно галогена) |
| Срок службы (качественные линзы) | — | 50 000 часов (около 11 лет по 4 часа в день) |
| Срок службы (дешевые линзы без радиатора) | — | Теряют яркость через 8–12 месяцев (перегрев чипа до 130°C) |
| Нагрев колодки (при прямом подключении DRL) | — | До 70°C (оплавление, если мощность линзы > 35 Вт) |
| Время нагрева фары для разбора (бутил) | — | 8–12 минут при 150–180°C |
Экспертные ответы по установке и настройке Bi-LED оптики
Какая светотеневая граница считается правильной после установки Bi-LED линз?
Правильная светотеневая граница, сформированная Bi-LED линзой, представляет собой резкий горизонтальный срез с подъемом правой части на 15 градусов. При этом 90% светового потока должно находиться строго ниже этой линии. На дороге идеальная картина выглядит так: ровная линия от левого края до середины дороги, затем плавный подъем вправо к обочине. При регулировке на стене для левой фары границу светотени выставляют вровень с нижней горизонтальной линией, нанесенной на 20 сантиметров ниже реальной высоты центра фары. Для правой фары нижнюю линию поднимают на 10–15 сантиметров вправо под углом 15 градусов.
Почему после установки Bi-LED линз на приборной панели загорается ошибка и как это исправить?
Штатная проводка автомобиля рассчитана на мощность галогенной лампы в 55 Вт, в то время как Bi-LED линзы потребляют всего 25–35 Вт. Разница в токе составляет 1,5–2 Ампера. Блоки управления автомобиля (CAN-bus) воспринимают это как перегоревшую лампу. Решением является установка нагрузочных резисторов 50 Вт на 6–8 Ом, подключаемых параллельно к питанию линзы. Резистор выделяет тепло, нагреваясь до 60–70 градусов, поэтому его монтируют на металлическую поверхность с помощью термопасты. Альтернатива — кодировка блока управления через диагностический разъем на отключение контроля ламп ближнего света, что требует программатора VCDS для VAG-группы или аналога под конкретную марку.
Как проверить на дороге, что фары с Bi-LED линзами не слепят встречных водителей?
Для проверки необходимо выехать на трассу с ровным покрытием в ночное время и включить ближний свет. Отражения от дорожных знаков не должны быть выше 1 метра от земли — если знак светится ярко, значит световой поток уходит выше границы. Более точный тест на ослепление: попросите знакомого встать за 50 метров перед машиной. Если он видит только светящийся рассеиватель фары, не испытывая дискомфорта в глазах, регулировка правильная. Если же он жмурится или закрывает глаза рукой — срез поднят выше допустимого уровня, и требуется повторная регулировка с уменьшением высоты светового пучка на 3–5 сантиметров на стене.
Какие последствия будут, если перекосить Bi-LED линзу при установке в горизонтальной плоскости?
Если линзу перекосило на 1–2 градуса, светотеневая граница встает под углом. В результате встречные водители видят яркий свет левого крыла, что создает эффект ослепления. Исправить это можно только снятием фары и повторной установкой линзы с точностью до миллиметра по уровню. При монтаже линзу выставляют строго горизонтально — для этого на переходной рамке обычно есть канавка и пузырьковый уровень. Если пузырька нет, проверяют рулеткой расстояние от линзы до плоскости стола: оно должно быть одинаковым с левого и правого края.
Какой световой поток и температура цвета обеспечивают Bi-LED линзы по сравнению с галогенными лампами?
Галогенные лампы H7 или H4 редко дают световой поток более 1500 люмен, в то время как после замены на Bi-LED линзы владелец получает от 3000 до 5000 люмен на фару. Что касается температуры цвета, стандартная лампа накаливания выдает 3000–3200 Кельвинов (желтый свет с низкой контрастностью). Bi-LED линзы работают в диапазоне 4300–5000 Кельвинов — это белый или нейтрально-холодный свет, который увеличивает контраст до 30%. В результате водитель видит камешки, ямы и разметку с 100–120 метров вместо 60–70 метров при галогенном освещении. Разница особенно заметна на мокрой дороге, где желтый свет просто скользит по пленке воды, а белый выхватывает структуру покрытия.
