Парктроники с дисплеем на торпедо: как правильно установить датчики в задний бампер
Установка парктроников с выносным дисплеем на торпедо — задача, которая требует внимания к деталям, а не просто сверления дыр в бампере. Многие водители сталкиваются с тем, что после самостоятельного монтажа система начинает пищать без причины или не замечает препятствия на высоте 30 сантиметров. Причина почти всегда кроется в ошибках на этапе разметки и выбора места для датчиков. Чтобы получить рабочий инструмент, а не источник раздражения, нужно последовательно пройти все этапы: от выбора набора до фиксации проводки в салоне.
Парктроники с дисплеем на торпедо отличаются от зеркальных и аудиосистем тем, что дают визуальную шкалу расстояния прямо перед глазами водителя. Это критично, когда музыка играет громко, а зеркала заднего вида заблокированы высокими пассажирами или грузом. Дисплей на торпедо не требует от водителя отвлекаться на салонное зеркало — вся информация лежит в прямой видимости. Такая конфигурация особенно удобна для автомобилей с высокой линией заднего стекла, например, для универсалов и кроссоверов.
Перед началом работ стоит проверить комплектацию. Набор для заднего бампера обычно включает четыре датчика, блок управления, дисплей, проводку длиной от 5 до 8 метров и фрезу для сверления. Качественный набор продается с шаблоном для разметки и инструкцией на русском языке. Если в коробке лежит только схема на тонкой бумаге, лучше сразу заменить комплект на другой — экономия здесь приводит к потере времени на подгонку. Цвет датчиков подбирают по коду краски кузова, который указан на табличке в дверном проеме или под капотом.
Датчики работают по принципу эхолокатора: они излучают ультразвуковой импульс частотой 40 кГц и ловят отраженный сигнал. Человеческое ухо эти звуки не слышит. Время между отправкой и приемом импульса пересчитывается в расстояние до препятствия. Если датчик установлен под углом, импульс уходит в асфальт, а не назад. Это приводит к тому, что система видит землю как постоянное препятствие и издает непрерывный сигнал. Чтобы этого избежать, каждый датчик должен стоять строго перпендикулярно горизонтальной плоскости кузова.
Подготовка бампера и разметка отверстий
Первое, что нужно сделать — снять бампер с автомобиля. Исключение составляют машины, где доступ к внутренней стороне бампера возможен через колесную арку или багажник. На практике такие случаи редки, потому что без снятия бампера трудно протянуть проводку аккуратно и закрепить датчики с внутренней стороны. Снятие бампера требует откручивания 8–12 болтов под задними фонарями, в колесных арках и под днищем. На большинстве моделей из 2010–2020 годов выпуска бампер держится на пластиковых защелках, которые ломаются при неаккуратном рывке. Лучше прогреть пластик строительным феном до 40 градусов — это делает защелки эластичными.
После снятия бампер кладут на ровную поверхность лицевой стороной вверх. Затем берут шаблон из комплекта или изготавливают его самостоятельно из плотного картона. Шаблон имеет отверстия для четырех датчиков, расположенных симметрично относительно центральной оси. Согласно общепринятым стандартам, изложенным в техрегламенте Таможенного союза 018/2011, задние датчики должны находиться на высоте от 40 до 80 сантиметров от земли. На практике высота 50–55 сантиметров от поверхности до центра датчика считается оптимальной для большинства легковых автомобилей.
Горизонтальные отступы от краев бампера зависят от его формы. Датчики не ставят ближе 10 сантиметров к углам бампера и к номерному знаку. Если установить датчик в угол, его зона захвата будет упираться в боковой закругленный край бампера, создавая ложную тревогу при каждом маневре. Расстояние между соседними датчиками должно составлять 30–40 сантиметров. Это связано с тем, что зона действия одного датчика в горизонтальной плоскости составляет угол около 60 градусов. При шаге в 35 сантиметров зоны перекрываются, и система не видит «слепые» участки между датчиками.
Разметка наносится карандашом или маркером по ткани, который легко стирается спиртом. Не стоит использовать фломастер — его краска впитывается в пластик и проступает после покраски. Перед сверлением каждое отверстие проверяют шаблоном повторно: центр датчика должен совпадать с меткой с точностью до 2 миллиметров. Смещение на 5 миллиметров уже меняет угол излучения на 3–5 градусов, что на расстоянии 1,5 метра дает погрешность определения препятствия в 10–15 сантиметров.

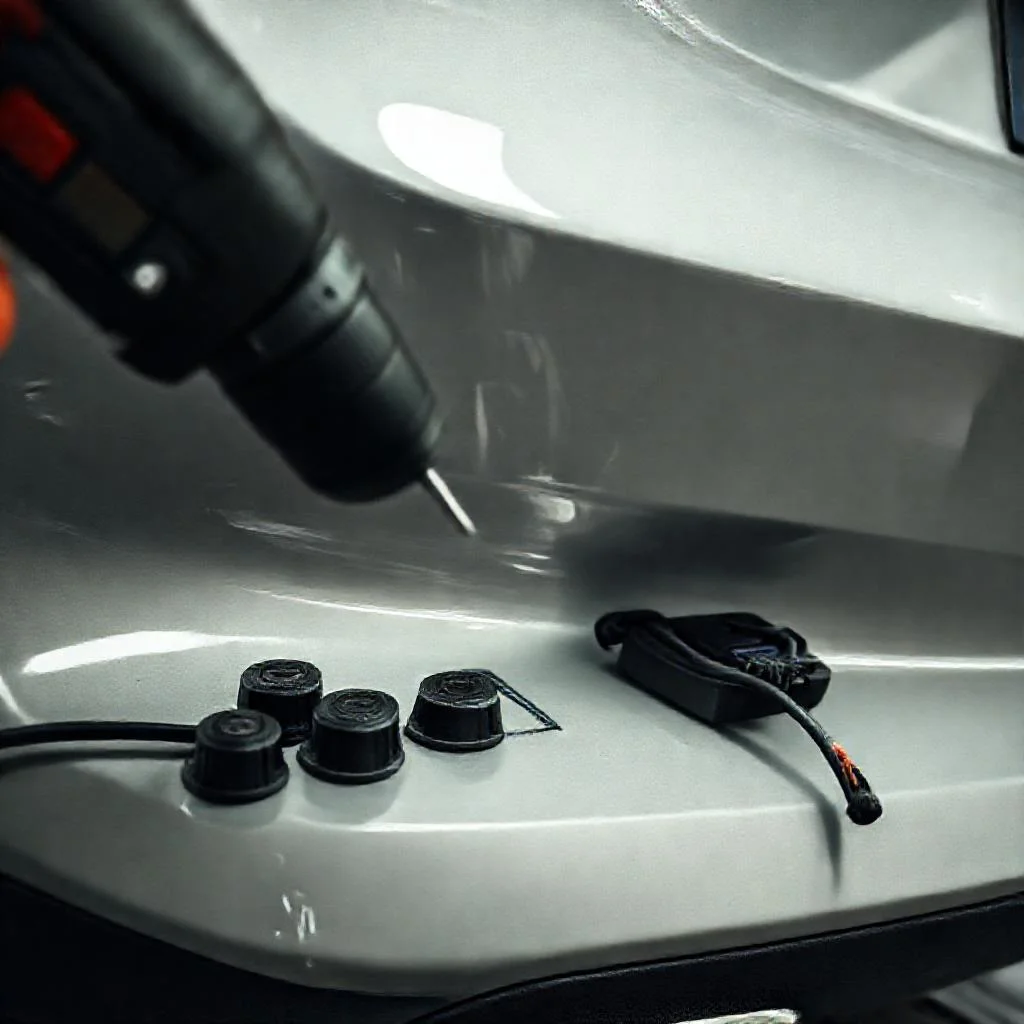

Сверление и монтаж датчиков
Сверлить пластик бампера нужно специальной кольцевой фрезой из набора. Диаметр фрезы указан на упаковке датчиков — обычно это 16,5 или 18 миллиметров. Если использовать обычное сверло, пластик пойдет трещинами, потому что оно режет, а не вырезает аккуратную окружность. Фрезу зажимают в шуруповерт или дрель с регулировкой оборотов. Число оборотов выставляют на 1500–2000 в минуту. На высоких оборотах пластик плавится, на низких — сколы вырывают материал.
Техника сверления простая: фреза ставится строго перпендикулярно поверхности, сверление ведется без сильного нажима. Как только фреза прошла наружный слой пластика, нажим ослабляют, чтобы не повредить внутреннюю стенку. После получения отверстия заусенцы снимают мелкозернистой наждачной бумагой с зернистостью P400. Если оставить заусенцы, датчик встанет неровно, и его юбка будет неплотно прилегать к бамперу.
Датчики маркируются буквами: A, B, B1, C или цифрами 1, 2, 3, 4. Схема подключения требует строгого соблюдения порядка: левый крайний датчик подключается к первому разъему блока управления, следующий по порядку — ко второму и так далее. Если перепутать провода, дисплей на торпедо будет показывать препятствие с другой стороны. Датчик вставляется в отверстие снаружи, фиксируется зажимной скобой из комплекта. Скоба должна войти с характерным щелчком, но без деформации пластика корпуса датчика.
Особое внимание уделяют углу установки. На выпуклых или вогнутых участках бампера датчик может отклоняться от вертикали. Производители допускают отклонение до 15 градусов вверх или вниз. Если угол больше, датчик начинает «облучать» дорожное покрытие или слишком высоко — теряет из виду низкие объекты вроде бордюров и столбиков. Проверить угол можно простым угольником: приложите его к внутренней поверхности бампера и визуально оцените зазор между корпусом датчика и плоскостью инструмента.
Прокладка проводки к дисплею на торпедо
Провода от датчиков заходят в салон через штатные резиновые заглушки в полу багажника. На большинстве автомобилей такие заглушки расположены с левой или правой стороны под обшивкой. Сверлить кузов для прокладки проводов — плохая идея. Металл автомобиля имеет антикоррозийное покрытие, и любое его нарушение ведет к ржавчине. Достаточно снять пластиковую обшивку багажника, найти резиновую заглушку, надрезать ее канцелярским ножом на 5–7 миллиметров и протолкнуть через разрез провод.
Протяжку проводов ведут вдоль левого или правого порога под пластиковыми накладками. Левый борт выбирают, если дисплей будет стоять на левой стороне торпедо. Провод длиной 5–6 метров обычно хватает для прокладки от заднего бампера до передней панели. Кабель фиксируют пластиковыми стяжками к штатной проводке с шагом 20–25 сантиметров. Свободно болтающийся провод гремит при движении и может перетереться о кромки пластика. На дверных проемах провод укладывают так, чтобы он не попадал под уплотнители дверей — иначе вода с улицы попадет внутрь салона.
Блок управления размещают в багажнике или под задним сиденьем. Важно, чтобы блок не контактировал с металлом кузова голыми проводами — короткое замыкание выведет систему из строя. Блок крепят на двусторонний скотч к пластиковой обшивке или к виброизоляции. Место выбирают сухое, вдали от штатных аккумуляторов и бензонасосов. Электромагнитные помехи от насоса могут создавать ложные срабатывания, если блок управления висит рядом с ним вплотную.
Подключение питания выполняют к цепи задних фонарей или к отдельному предохранителю. Большинство парктроников с дисплеем на торпедо имеют провод красного цвета — плюс, черный — минус. Красный провод подключают к плюсу лампы заднего хода. Это нужно, чтобы система автоматически включалась при включении передачи заднего хода. Если подключить к постоянному плюсу, парктроник будет работать круглосуточно и разрядит аккумулятор за двое суток. Черный провод крепят к болту кузова в багажнике, предварительно зачистив место контакта от краски.
Дисплей на торпедо устанавливают в удобном месте. Правило простое: экран должен быть виден без наклона головы вниз. Оптимальная точка — левый угол лобового стекла у стойки, чуть ниже уровня глаз. Дисплей фиксируют на кронштейне из комплекта или на двусторонней клейкой ленте 3М. Приклеивать на скотч к торпедо рискованно: в жаркую погоду лента размягчается, и дисплей падает. Надежнее зафиксировать его винтами к пластику торпедо, если дизайн автомобиля это позволяет.
Настройка и калибровка системы
После подключения систему проверяют на пустом открытом пространстве. Задний бампер должен находиться на расстоянии не менее двух метров от любых предметов. Включают заднюю передачу и слушают звук. Одиночный короткий писк при включении — норма, это тест работоспособности. Если раздается непрерывный звук, значит один из датчиков замкнут или неправильно подключен. Проверяют контакты в разъемах: возможно, провод отошел от зажима.
Дисплей на торпедо должен отображать шкалу расстояния. На разных моделях шкала делится на 2–4 зоны. Зеленая зона — от 1,5 метра до 80 сантиметров. Желтая зона — от 80 до 40 сантиметров. Красная зона — от 40 до 0 сантиметров. Если дисплей показывает препятствие на расстоянии 2 метра, а реально машина стоит в чистом поле, это говорит о ложном срабатывании из-за наклона датчика. Регулировка угла решается прокладкой шайбы между датчиком и бампером.
На некоторых парктрониках доступна регулировка чувствительности. Ее выставляют на среднее значение — обычно это 3 из 5 делений. Минимальная чувствительность заставляет систему игнорировать объекты ближе 50 сантиметров, что опасно при парковке вплотную к стене. Максимальная чувствительность ловит капли дождя и насекомых, создавая много ложных срабатываний. Оптимум — когда парктроник начинает пищать на расстоянии 1,2–1,5 метра при движении на скорости до 10 километров в час.
Финальная проверка включает проезд вдоль бордюра высотой 20 сантиметров. Датчики должны обнаруживать его на расстоянии 70–90 сантиметров. Если датчик молчит до момента касания, его нужно приподнять на 3–5 миллиметров с помощью проставочных колец. Кольца продаются отдельно в автомагазинах или делаются из пластиковой бутылки. Главное — не нарушать герметичность датчика, иначе внутрь попадет влага и устройство выйдет из строя.
Ошибки, которые убивают точность
Самая частая ошибка — установка датчиков в зону действия номерного знака. Металлический номер отражает ультразвук, создавая помехи. Система начинает видеть препятствие сзади постоянно, даже когда машина стоит на пустой парковке. Решается переносом датчиков минимум на 15 сантиметров от края номера. Второй распространенный промах — попытка врезать датчики в черные неокрашенные пластиковые накладки бампера. Черный пластик поглощает часть ультразвуковой энергии, уменьшая дальность обнаружения на 30–40 процентов.
Нельзя устанавливать датчики на расстоянии менее 8 сантиметров от буксировочного крюка. Металлическое кольцо крюка работает как резонатор — оно отражает волну обратно в датчик. Водитель слышит сигнал при подъезде к любому предмету, так как эхо от крюка создает ложную помеху. Также стоит избегать установки датчика рядом с фаркопом. Шар фаркопа искажает направление ультразвукового луча, и система теряет способность определять расстояние до препятствия точнее 20–30 сантиметров.
Проводка, проложенная вплотную к высоковольтным проводам системы зажигания, дает наводки. Парктроник начинает хаотично пищать без видимой причины. Чтобы избежать этого, кабель от датчиков ведут с отступом от заводских жгутов проводов на 10–15 сантиметров. Если такой возможности нет, используют экранированный провод, который продается в магазинах электроники. Экранирование снижает помехи от двигателя и генератора почти полностью.
Игнорирование гидроизоляции датчиков со временем приводит к коррозии контактов. Вода и реагенты с дороги проникают в корпус датчика через микротрещины. Даже качественные датчики с классом защиты IP67 теряют герметичность, если их установочное кольцо повреждено при монтаже. Перед окончательной фиксацией датчика стоит промазать его внутреннюю сторону силиконовым герметиком или техническим вазелином. Это продлевает срок службы датчика до 5–7 лет вместо 1–2 сезонов.
Неправильное подключение питания — причина 60 процентов отказов парктроников. Соединение проводов скруткой без пайки окисляется через 3–4 месяца. Пайка или обжимные клеммы с изолентой дают надежный контакт на годы. При подключении к лампе заднего хода важно не перепутать полярность. Большинство современных автомобилей используют импульсную проверку ламп, поэтому перед подключением тестером проверяют, есть ли на контактах 12 вольт именно при включенной задней передаче.
Водители, которые соблюдают все перечисленные условия, получают систему, работающую безошибочно в любую погоду. Парктроник с дисплеем на торпедо перестает быть источником стресса и становится инструментом, который четко показывает расстояние до стены, дерева или другого автомобиля с точностью до 5 сантиметров. Экономия времени на монтаже оборачивается переделкой — лучше потратить полдня на правильную разметку и прокладку, чем каждые выходные разбирать бампер заново.
Параметры размещения датчиков заднего парктроника
Ниже приведены ключевые метрики и допуски для установки датчиков в задний бампер, которые напрямую влияют на точность системы и отсутствие ложных срабатываний. Все значения взяты из технической части статьи.
| Параметр | Значение / Диапазон | Примечание (влияние при нарушении) |
|---|---|---|
| Высота от земли до центра датчика (стандарт) | 40–80 см | Оптимальная высота для легковых авто: 50–55 см |
| Расстояние между соседними датчиками | 30–40 см | При шаге 35 см зоны перекрываются, исключая «слепые» участки |
| Минимальный отступ от углов бампера | ≥10 см | Иначе зона захвата упирается в край, вызывая ложные тревоги |
| Отступ от номерного знака | ≥15 см | Металл номера создаёт помехи (ультразвук отражается) |
| Диаметр отверстия под датчик (фреза) | 16,5 мм или 18 мм | Зависит от комплекта; сверло даст трещины |
| Допустимое отклонение угла датчика от вертикали | ≤15° вверх/вниз | Больший угол — «облучение» асфальта или потеря низких объектов |
| Глубина зоны обнаружения бордюра (высотой 20 см) | 70–90 см | Если тишина до касания — требуется поднять датчик на 3–5 мм |
| Отступ от буксировочного крюка | ≥8 см | Крюк работает резонатором, вызывая ложное эхо |
| Зона действия датчика в горизонтальной плоскости | ≈60° | Определяет требование к шагу между датчиками |
| Потеря дальности на черном неокрашенном пластике | 30–40% | Пластик поглощает УЗ-энергию |
| Отступ от фаркопа | Не менее 15 см (логика от края) | Шар фаркопа искажает луч, точность падает до 20–30 см |
| Зоны шкалы дисплея (расстояние до препятствия) | Зеленая: 150–80 см; Желтая: 80–40 см; Красная: 40–0 см | Стандартное деление для парктроников с дисплеем |
| Типовая длина проводки в наборе | 5–8 м | Для прокладки от бампера до передней панели |
| Частота ультразвукового импульса | 40 кГц | Не слышна человеческому уху |
| Оптимальная чувствительность (регулировка) | 3 из 5 делений (среднее) | Минимум — опасно (игнор объектов), максимум — ложняки от дождя |
| Точность определения расстояния (при правильной установке) | до ±5 см | При смещении датчика на 5 мм погрешность на 1,5 м — 10–15 см |
| Скорость движения, при которой система должна пищать | до 10 км/ч | Начало писка на дистанции 1,2–1,5 м |
Технические рекомендации по монтажу датчиков заднего парктроника
Как минимизировать риск ложных срабатываний парктроника на неровном пластике бампера?
Ложное срабатывание вызывается наклоном датчика. Ультразвуковой импульс (40 кГц) уходит в асфальт вместо того, чтобы распространяться назад. Каждый датчик должен стоять строго перпендикулярно горизонтальной плоскости кузова. Производители допускают отклонение до 15 градусов вверх или вниз на выпуклых/вогнутых участках. Если угол больше, необходима коррекция: регулируйте наклон прокладкой шайбы между датчиком и бампером. Перед фиксацией проверьте угол простым угольником, приложив его к внутренней поверхности бампера.
Какое расстояние между датчиками и высота установки считаются оптимальными для надежного обнаружения?
Высота от поверхности земли до центра датчика должна составлять 50–55 сантиметров (допустимый диапазон по техрегламенту ТС 018/2011: от 40 до 80 см). Горизонтальные отступы от краев бампера и номерного знака — не менее 10 сантиметров. Расстояние между соседними датчиками: 30–40 сантиметров. При шаге в 35 см зона действия (60 градусов в горизонтальной плоскости) перекрывается, исключая «слепые» зоны.
Почему нельзя сверлить пластик бампера обычным сверлом и как правильно это делать?
Использование обычного сверла приводит к трещинам — оно режет, а не вырезает аккуратную окружность. Необходимо применять кольцевую фрезу (диаметр 16,5 или 18 мм) из набора на шуруповерте или дрели. Число оборотов: 1500–2000 в минуту. Высокие обороты плавят пластик, низкие — создают сколы. Фреза ставится строго перпендикулярно, сверление ведется без сильного нажима. После прохождения наружного слоя нажим ослабляют. Заусенцы удаляют наждачной бумагой P400.
Как правильно подключить питание парктроника, чтобы избежать разряда аккумулятора?
Красный провод (плюс) подключают к плюсу лампы заднего хода — система автоматически включается при включении задней передачи. Если подключить к постоянному плюсу, парктроник будет работать круглосуточно и разрядит аккумулятор за двое суток. Черный провод (минус) крепят к болту кузова в багажнике, предварительно зачистив контакт от краски. Подключение скруткой без пайки окисляется через 3–4 месяца — используйте пайку или обжимные клеммы. Перед подключением проверьте тестером наличие 12В на контактах именно при включенной задней передаче.
Что делать, если дисплей показывает постоянное препятствие на пустом пространстве?
Непрерывный звук или показ препятствия на расстоянии 2 метра на открытой площадке указывает на одну из типовых ошибок: 1) Датчик замкнут или неправильно подключен — проверьте контакты в разъемах. 2) Наклон датчика: импульс уходит в асфальт — отрегулируйте угол проставкой. 3) Влияние номерного знака (менее 15 см от его края) — перенесите датчик. 4) Близость к буксировочному крюку (менее 8 см) — отодвиньте. 5) Проводка вплотную к высоковольтным жгутам — выдержите отступ 10–15 см или используйте экранированный провод.
